Disques graphite, IMBL, Monobloc

Ces disques monobloc inversés sont dotés d’un revêtement pour accroitre leur résistance à la corrosion et au colmatage de produit.
Quand utiliser un disque monobloc inverse à revêtement :

• Si un support de vide est requis, le modèle de disque MBV™ doit être spécifié, avec revêtement PTFE.
• Plage de température d’utilisation -73°C / + 200°C (-100°F / +400°F)
• Une armature est recommandée pour tous les disques graphite, dans le but d’une sécurité renforcée, d’une mise en place plus facile et de l’élimination de casse accidentelle lors des opérations de mise en place.
• L’armature réduit la possibilité de rupture prématurée en raison de l’application d’un couple de serrage inadapté, sur la boulonnerie des brides, lors de la mise en place.
• Résistant à la corrosion (sauf fluor libre)

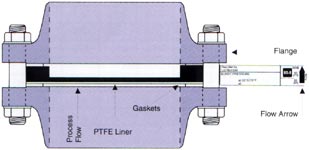

• Tous les disques IMBL™ sont fournis avec joints intégrés.
• Disponible pour installation entre brides de normes ANSI, DIN, AFNOR, BS et JIS, s’inscrit à l’intérieur du cercle de boulonnerie

Les disques monobloc inverses sont fournis pour implantation entre brides ANSI 150, 300 et 600#, et pour des pressions de rupture supérieures à celles admises par les disques modèle MB™.
Les disques monobloc inverses, revêtus, résistent à pratiquement tout type de corrosion à l’exception de du fluor libre.

Spécifications IMBL

Taille nominale		Pression de rupture				Diamètre interne		Epaisseur du disque
		Bar eff.		PSIG
mm	in.	min.	max.	min.	max.	mm	in.	mm	in.
15	0.5	1,72	17,2	25	250	15,9	0.625	16	0.625
20	0.75	1,72	17,2	25	250	21	0.825	16	0.625
25	1	0,69	17,2	10	250	27,2	1.07	22	0.875
40	1.5	0,49	17,2	7	250	41,1	1.62	22	0.875
50	2	0,21	17,2	3	250	52,6	2.07	22	0.875
80	3	0,14	17,2	2	250	78	3.07	22	0.875
100	4	0,10	17,2	1.5	250	103,4	4.07	22	0.875
150	6	0,069	11,7	0.5	170	154,2	6.07	22	0.875
200	8	0,035	11,7	0.5	170	205	8.07	29	1.125
250	10	0,017	10,3	0.25	150	255,8	10.07	38	1.50
300	12	0,017	10,3	0.25	150	306,6	12.07	51	2.00
325	14	0,017	10,3	0.25	150	336,5	13.25	57	2.25
400	16	0,017	10,3	0.25	150	387,4	15.25	64	2.50
450	18	0,017	10,3	0.25	150	438,2	17.25	70	2.75
500	20	0,017	10,3	0.25	150	489	19.25	76	3.00
600	24	0,017	10,3	0.25	150	590,6	23.25	76	3.00
15	0.5	1,72	69	25	1000	15,9	0.625	16	0.625
20	0.75	1,72	69	25	1000	21	0.825	16	0.625
25	1	0,69	69	10	1000	27,2	1.07	25	1.00
40	1.5	0,49	69	7	1000	41,1	1.62	25	1.00
50	2	0,21	34,5	3	500	52,6	2.07	25	1.00
80	3	0,14	34,5	2	500	78	3.07	32	1.25
100	4	0,10	34,5	1.5	500	103,4	4.07	32	1.25
150	6	0,069	31	1	450	154,2	6.07	44	1.75
200	8	0,035	31	0.5	450	205	8.07	57	2.25
