Disques graphite, monobloc, MB & MBV

Disques de rupture en graphite destinés aux applications en basse pression.

• Ensemble 1 pièce et joints attenants simplifie l’installation et réduit le temps de d’arrêt.
• Disponible en tailles allant de DN15 à 600mm (0.5” to 24”)
• Disponible pour plage de température de service jusqu’à 205°C (400°F)

Les disques monobloc sont adaptés à la plupart des utilisations de disque de rupture en graphite.

Quand/Comment utiliser un disque graphite monobloc :

• Un support de vide est nécessaire pour les disques tarés en dessous de 1,52 bar (22 PSIG) ou si une condition de vide peut exister (Modèle MBV™)
• Support de vide non nécessaire pour tailles DN15 à DN20mm (0.5", .75")
• Plage de température d’utilisation -73°C / + 200°C (-100°F / +400°F)
• Une armature est recommandée pour tous les disques graphite, dans le but d’une sécurité renforcée, d’une mise en place plus facile et de l’élimination de casse accidentelle lors des opérations de mise en place.
• L’armature réduit la possibilité de rupture prématurée en raison de l’application d’un couple de serrage inadapté, sur la boulonnerie des brides, lors de la mise en place.
• Tous les disques MB™ sont fournis avec joints intégrés

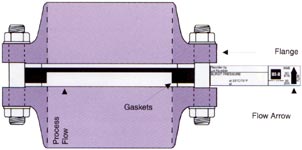

• Disponible pour installation entre brides de normes ANSI, DIN, AFNOR, BS et JIS, s’inscrit à l’intérieur du cercle de boulonnerie

Les disques monobloc MB™ sont disponibles pour les tailles DN15 à DN600 (0.5" à 24") pour utilisation en température jusqu’à 205°C (400°F).

Spécifications MB & MBV

Taille nominale		Pression de rupture				Diamètre interne		Epaisseur du disque
		Bar eff.		PSIG
mm	in.	min.	max.	min.	max.	mm	in.	mm	in.
15	0.5	1,72	10,3	25	150	16,9	0.625	16	0.625
20	0.75	1,72	10,3	25	150	21	0.825	16	0.625
25	1	0,69	10,3	10	150	27,2	1.01	22	0.875
40	1.5	0,49	10,3	7	150	41,1	1.62	22	0.875
50	2	0,21	10,3	2	150	52,6	2.07	22	0.875
80	3	0,14	10,3	1	150	78	3.07	22	0.875
100	4	0,10	10,3	1	150	103,4	4.07	22	0.875
150	6	0,069	10,3	1	170	154,2	6.07	22	0.875
200	8	0,035	10,3	0.5	170	205	8.07	29	1.125
250	10	0,017	8,6	0.25	150	255,8	10.07	38	1.50
300	12	0,017	8,6	0.25	150	306,6	12.07	51	2.00
350	14	0,017	6,9	0.25	100	336,5	13.25	57	2.25
400	16	0,017	6,9	0.25	100	387,4	15.25	64	2.50
450	18	0,017	6,9	0.25	100	438,2	17.25	70	2.75
500	20	0,017	3,4	0.25	50	489	19.25	76	3.00
600	24	0,017	3,4	0.25	50	590,6	23.25	76	3.00

Les disques AMB et AMBV (versions à armature des types MB & MBV) partagent les dimensions précédentes.

Note : Dans le cas d’un disque MBV, un support de vide de type couronne ou de type barreau est intégré au disque. Ceci réduit la section de passage mais assure le pourcentage de diamètre interne suivant :

Taille	1"	1½"	2"	3"	4"	6"	8"	10" et supérieur
Type couronne	-	56%	57%	60%	62%	58%	60%	60%
Type barreau	70%	80%	80%	80%	80%	80%	80%	80%

Les supports de vide de type barreau sont recommandés pour des pressions de rupture allant de 0 ,69 à 1,52 bar (10-22 PSIG)

Les supports de vide de type couronne sont recommandés pour des pressions de rupture jusqu’à 0,69 bar (10 PSIG)

Lorsqu’une résistance à une contre-pression dépassant 1 atmosphère est nécessaire, un support combiné barreau + couronne peut être proposé - consulter BS&B
